Estructura interna de la batería de un coche eléctrico
Las baterías de iones de litio en los vehículos eléctricos se organizan en una jerarquía de componentes que va desde las celdas individuales hasta el paquete completo, mientras que los materiales de los electrodos y el sistema de electrolito determinan el rendimiento y la capacidad de almacenamiento energético.
Componentes principales: celdas, módulos y paquete de baterías
Las celdas son las unidades básicas de almacenamiento de energía en tu vehículo eléctrico. Cada celda funciona como una batería independiente que genera entre 3.6 y 3.7 voltios. Tu coche requiere cientos de estas celdas conectadas para alcanzar el voltaje necesario.
Estas celdas se agrupan en módulos, que típicamente contienen entre 12 y 24 celdas conectadas en serie o en paralelo. Los módulos facilitan la gestión térmica y permiten reemplazar secciones específicas si surge algún fallo.

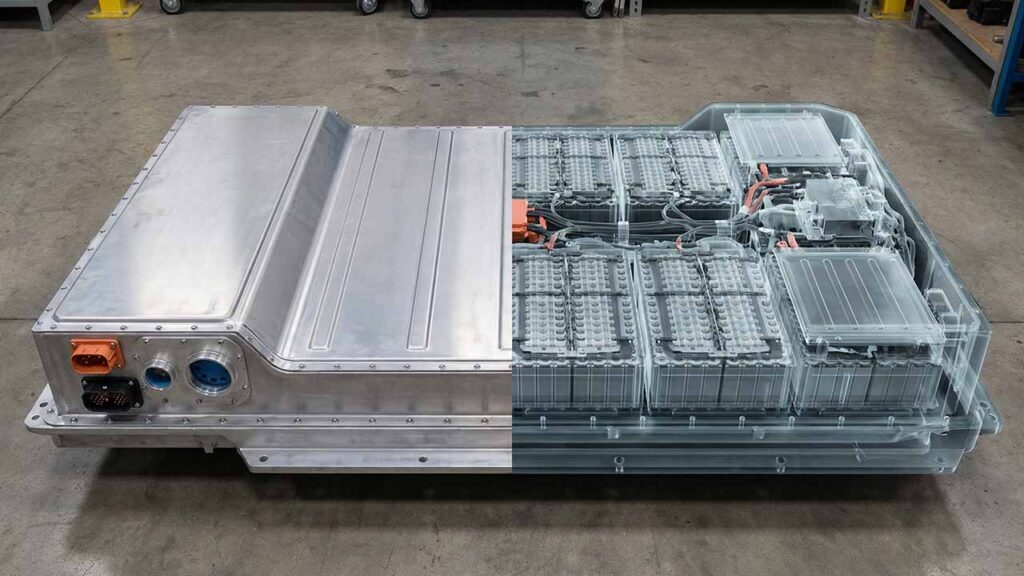

El paquete de baterías integra todos los módulos en una estructura metálica protectora. Esta plataforma incluye sistemas de refrigeración, sensores de temperatura y el sistema de gestión de batería (BMS). El paquete completo puede pesar entre 200 y 600 kg dependiendo de la capacidad energética de tu vehículo.
Materiales utilizados en cátodo y ánodo
El ánodo de tu batería está fabricado principalmente con grafito, un material de carbono que permite la intercalación de iones de litio durante la carga. Este componente representa el polo negativo de la batería y almacena los iones cuando la batería está completamente cargada.
El cátodo utiliza una composición más compleja de óxidos metálicos. Las baterías de litio más comunes emplean combinaciones de níquel, manganeso y cobalto (NMC), o bien níquel, cobalto y aluminio (NCA). Algunas baterías más recientes utilizan litio-ferrofosfato (LFP), que elimina el cobalto pero ofrece menor densidad energética.
La proporción de estos materiales afecta directamente las características de tu batería. Mayor contenido de níquel aumenta la densidad energética, mientras que más manganeso mejora la estabilidad térmica y la seguridad.
Funcionamiento de los electrodos y el electrolito
Durante la descarga de tu batería, los iones de litio se desplazan desde el ánodo hacia el cátodo a través del electrolito. Este movimiento genera un flujo de electrones por el circuito externo que alimenta el motor eléctrico. Al cargar la batería, el proceso se invierte y los iones regresan al ánodo.
El electrolito es una solución líquida de sales de litio disueltas en solventes orgánicos. Este medio conductor permite el transporte de iones entre los electrodos pero bloquea el paso de electrones. La composición del electrolito influye en la velocidad de carga, la eficiencia y el rango de temperatura operativa de tu batería.
Las tecnologías emergentes están desarrollando electrolitos sólidos que prometen mayor seguridad y densidad energética para las futuras baterías para vehículos eléctricos.
Rol del separador y su importancia en la seguridad
El separador es una membrana porosa ultrafina situada entre el cátodo y el ánodo. Este componente permite el paso de iones de litio pero impide físicamente que los electrodos entren en contacto directo. Sin esta barrera, ocurriría un cortocircuito interno que generaría calor excesivo.
Los separadores modernos se fabrican con polímeros como polietileno o polipropileno de entre 15 y 30 micrómetros de espesor. Estos materiales incluyen propiedades de apagado térmico: si la temperatura supera niveles críticos, los poros del separador se cierran automáticamente y detienen el flujo de iones.
Esta función de seguridad pasiva protege tu batería contra el sobrecalentamiento y reduce significativamente el riesgo de incendios. El separador también mantiene la distancia constante entre electrodos, garantizando un rendimiento estable durante miles de ciclos de carga y descarga.
Proceso de fabricación de baterías para coches eléctricos
La producción de baterías en gigafactorías sigue un proceso automatizado dividido en tres etapas principales: fabricación de electrodos, ensamblaje de celdas y formación final. Cada fase requiere condiciones controladas y equipos especializados para garantizar la calidad del producto.
Fabricación de electrodos: mezcla, recubrimiento y secado
El proceso comienza con la creación del slurry, una mezcla pastosa que combina polvos activos, disolvente y aglutinante mediante mezcladores planetarios o sistemas de producción continua. Esta masa se prepara en líneas separadas para el ánodo y el cátodo, evitando así cualquier contaminación cruzada entre materiales.
El slurry resultante se imprime sobre sustratos metálicos: cobre para el ánodo con recubrimiento de grafito, y aluminio para el cátodo con diferentes compuestos químicos según el tipo de batería. La aplicación se realiza en ambas caras del sustrato de forma continua o intermitente.
Los electrodos recubiertos pasan inmediatamente por hornos de secado que evaporan el disolvente de manera gradual. Este secado debe ejecutarse de forma controlada para lograr una adherencia uniforme de los polvos sobre la lámina metálica.
Finalmente, el material atraviesa dos rodillos calentados en el proceso de calandrado, que comprimen y aseguran un espesor constante. Las bobinas terminadas se cortan mediante bancos de cuchillas formateadas para crear electrodos individuales con las dimensiones exactas requeridas.
Ensamblaje de celdas: sala seca y hornos de vacío
Los electrodos fabricados se someten primero a hornos de vacío para eliminar cualquier humedad residual que podría degradar la capacidad de la batería o formar compuestos dañinos como el ácido fluorhídrico. Este paso previo resulta crítico para la longevidad del producto final.
El ensamblaje se ejecuta dentro de una sala seca con temperatura controlada a -40 °C en punto de rocío. Empresas como CATL, el mayor fabricante mundial de baterías, utilizan estas instalaciones con condiciones aún más estrictas para químicas sensibles que requieren temperaturas inferiores.
En este ambiente controlado, los electrodos se cortan a medidas precisas y se preparan para su ensamblaje en las carcasas correspondientes. El tipo de celda determina el procedimiento específico, siendo las celdas pouch uno de los formatos más comunes en la industria actual.
Notching, apilamiento y sellado de las celdas
El notching produce electrodos rectangulares con pestañas mediante corte mecánico o láser de alta precisión. Esta operación define la geometría final de cada electrodo individual y prepara las conexiones eléctricas necesarias.
Durante el stacking, las líneas de producción de ánodo y cátodo convergen por primera vez. Las capas se apilan alternadamente: ánodo, separador y cátodo, dejando las pestañas expuestas para las conexiones posteriores.
En el ensamblaje final, las pestañas se unen a los terminales mediante soldadura especializada. La celda se inserta en su material de embalaje, se rellena con electrolito y se sella al vacío, dejando la estructura hermética.
El producto resultante se deja en remojo durante varias horas antes de pasar a la fase de formación. Este tiempo permite que el electrolito penetre adecuadamente en todas las capas.
Formación, precarga y envejecimiento de la batería
La carga inicial de la celda representa el primer ciclo eléctrico de la batería, evaluándose inmediatamente sus características de rendimiento y capacidad. Este paso valida que el ensamblaje se ha realizado correctamente.
La precarga y desgasificación eliminan gases generados durante los primeros ciclos, estabilizando la química interna de la celda. Estos procesos varían según el tipo y calidad de batería que se esté produciendo.
El envejecimiento a altas temperaturas acelera la estabilización de la interfaz entre electrodos y electrolito. Esta fase puede extenderse durante días o incluso semanas en gigafactorías que priorizan la máxima calidad del producto.
Las pruebas finales verifican la capacidad, resistencia interna y seguridad de cada celda. Solo las unidades que cumplen todos los estándares establecidos pasan a la integración en módulos y paquetes de batería completos.
Gestión y control de la batería en el vehículo eléctrico
El BMS o sistema de gestión de batería controla parámetros críticos como voltaje, corriente y temperatura para proteger las celdas y maximizar su rendimiento. Este sistema supervisa continuamente el estado de carga y la resistencia interna para garantizar la seguridad y prolongar la vida útil de la batería.
Sistema de gestión de batería (BMS) y monitoreo
El BMS actúa como el cerebro de la batería de tu coche eléctrico. Este sistema electrónico supervisa cada módulo y celda individual para garantizar que todas funcionen dentro de parámetros seguros.
El BMS monitorea constantemente la temperatura, el voltaje y la corriente en cada componente. Cuando detecta anomalías o condiciones peligrosas, interviene inmediatamente para proteger la batería. Por ejemplo, si una celda alcanza temperaturas excesivas, el sistema activa la refrigeración o reduce la potencia.
La centralita del vehículo recibe información en tiempo real del BMS sobre todos los parámetros de la batería. Este flujo de datos permite gestionar eficientemente la carga y descarga durante el funcionamiento del coche. El sistema también controla las transferencias de electricidad hacia el motor a través de la EDU (unidad de potencia).
El BMS equilibra la carga entre todas las celdas para evitar que unas se degraden más rápido que otras. Esta función de balanceo resulta fundamental para mantener la capacidad total de almacenamiento de energía.
Parámetros clave: voltaje, estado de carga (SOC) y vida útil
El estado de carga o SOC indica el porcentaje de energía disponible en la batería en cualquier momento. Este parámetro determina directamente la autonomía que te queda antes de necesitar recargar.
El BMS calcula el SOC mediante algoritmos que analizan el voltaje, la corriente y el historial de uso. Una medición precisa del estado de carga es esencial para mostrarte datos fiables en el panel de instrumentos y planificar tus viajes.
El voltaje de cada celda debe mantenerse dentro de rangos específicos. Si una celda se descarga demasiado o se sobrecarga, su vida útil se reduce drásticamente. El sistema limita la descarga y la carga para evitar estos extremos perjudiciales.
La vida útil de la batería depende de cómo el BMS gestiona estos parámetros a lo largo del tiempo. Los ciclos de carga y descarga bien controlados pueden extender la duración de la batería varios años más allá de lo que sería posible sin gestión electrónica.
Control de voltaje de trabajo y resistencia interna
El voltaje de trabajo varía según el tipo de química utilizada en las celdas. Las baterías de litio-hierro fosfato operan a voltajes diferentes que las de óxido de litio con níquel, manganeso o cobalto.
El BMS ajusta continuamente el voltaje para optimizar la eficiencia del almacenamiento de energía. Durante la aceleración intensa, el sistema permite voltajes más altos para entregar máxima potencia al motor eléctrico.
La resistencia interna de las celdas aumenta con el uso y el envejecimiento. Este incremento genera más calor durante la carga y descarga, reduciendo la eficiencia. El BMS mide la resistencia interna para evaluar el estado de salud de la batería y ajustar los parámetros de funcionamiento.
Cuando la resistencia interna supera ciertos valores, el sistema limita las corrientes máximas para proteger las celdas. Esta gestión inteligente previene daños y mantiene la seguridad incluso cuando la batería envejece.
Eficiencia energética y sistemas térmicos en las baterías
La eficiencia de una batería depende tanto de su capacidad para almacenar y entregar energía como de mantener una temperatura óptima durante su funcionamiento. Los sistemas térmicos avanzados y las características energéticas determinan el rendimiento real del vehículo en distintas condiciones de uso.
Densidad energética y densidad de potencia
La densidad energética indica cuánta energía puede almacenar tu batería por kilogramo de peso, típicamente expresada en Wh/kg. Las baterías de iones de litio modernas alcanzan entre 150 y 250 Wh/kg, lo que determina directamente la autonomía de tu coche eléctrico.
La densidad de potencia mide la rapidez con que la batería puede liberar esa energía, expresada en W/kg. Este parámetro resulta crucial para las aceleraciones y el rendimiento dinámico del vehículo. Una batería con alta densidad de potencia permite aceleraciones más rápidas pero puede sacrificar capacidad total.
Ambos parámetros requieren un equilibrio. Las celdas prismáticas ofrecen mayor densidad energética, mientras que las cilíndricas suelen proporcionar mejor densidad de potencia. La elección entre ambas depende del diseño y propósito del vehículo.
Gestión térmica y refrigeración líquida
El sistema de gestión térmica mantiene tu batería entre 15 y 35 °C para un rendimiento óptimo. Este sistema incluye sensores de temperatura, bombas de refrigerante e intercambiadores de calor que trabajan continuamente para regular las condiciones térmicas.
La refrigeración líquida es el método más efectivo para disipar el calor generado durante la conducción y la carga. Marcas como BMW y Tesla utilizan circuitos donde el líquido refrigerante circula por placas frías en contacto directo con las celdas de la batería.
Componentes del sistema térmico:
- Bombas que aseguran circulación constante del refrigerante
- Intercambiadores que transfieren calor entre fluidos
- Sensores que monitorean la temperatura en tiempo real
- Circuitos de calefacción para climas fríos
Los sistemas más avanzados incorporan algoritmos basados en inteligencia artificial que ajustan automáticamente el calentamiento o enfriamiento según las necesidades específicas de cada momento.
Carga rápida y eficiencia bajo diferentes temperaturas
La carga rápida genera calor considerable en las celdas, especialmente a potencias superiores a 50 kW. Tu sistema de gestión térmica debe trabajar intensamente durante este proceso para evitar degradación prematura de la batería.
La temperatura de la batería afecta dramáticamente la velocidad de carga aceptable. Por debajo de 0 °C, las reacciones químicas se ralentizan y la resistencia interna aumenta, reduciendo la potencia de carga admisible hasta un 50%. Por encima de 40 °C, el sistema limita la potencia para proteger las celdas.
El preacondicionamiento térmico optimiza tu batería antes de la carga rápida. Esta función calienta o enfría las celdas a la temperatura ideal mientras conduces hacia el punto de carga, permitiendo aprovechar la máxima potencia disponible desde el inicio.
En condiciones de frío extremo, la autonomía puede reducirse hasta un 41% si utilizas la calefacción del habitáculo simultáneamente. Con calor superior a 42 °C, la pérdida de capacidad alcanza el 31% según estudios recientes.
Integración eléctrica y funciones avanzadas
La batería del vehículo eléctrico requiere sistemas complementarios que gestionan la conversión de energía y optimizan su aprovechamiento. Los inversores transforman la corriente mientras que los sistemas de regeneración recuperan energía durante la frenada.
Conversión de energía: inversores y tipos de corriente
Las baterías de tu vehículo eléctrico almacenan energía en corriente continua, pero el motor eléctrico funciona con corriente alterna. El inversor realiza esta conversión esencial entre ambos tipos de corriente.
Cuando aceleras, el inversor transforma la corriente continua de la batería (medida en wh o ah) en corriente alterna trifásica para alimentar el motor. La potencia del inversor se mide en kilovatios y determina la respuesta del vehículo. Durante la carga, este proceso se invierte mediante el cargador integrado que convierte la corriente alterna de la red en corriente continua para almacenarla en las celdas.
Los inversores modernos integran materiales conductores avanzados como grafeno y cobre optimizado que reducen las pérdidas energéticas internas. La eficiencia de conversión alcanza típicamente el 95-98%, minimizando el desperdicio de energía en forma de calor.
Regeneración y recuperación de energía durante la conducción
Tu vehículo eléctrico recupera energía cinética cuando frenas o reduces velocidad mediante el sistema de regeneración. El motor eléctrico actúa como generador, convirtiendo el movimiento en electricidad que regresa a la batería.
Este proceso puede recuperar entre 15-30% de la energía utilizada durante la conducción, especialmente en trayectos urbanos con frenadas frecuentes. La intensidad de regeneración se ajusta mediante niveles seleccionables que controlan cuánta energía se recupera y la fuerza del frenado regenerativo.
Los kilovatios-hora recuperados se suman directamente a la autonomía disponible. En descensos prolongados, la regeneración puede aportar varios wh continuos a la batería, extendiendo significativamente el rango del vehículo sin necesidad de carga externa.
